时控开关控制380v怎么接线?

发布时间:2022-06-17 11:37:40 31

时控开关控制380V接线方法:当前市场上的时控开关基本上都是220V的,想要控制380V用电器,需要添加交流接触器,用时控开关控制交流接触器,交流接触器控制380V用电器。

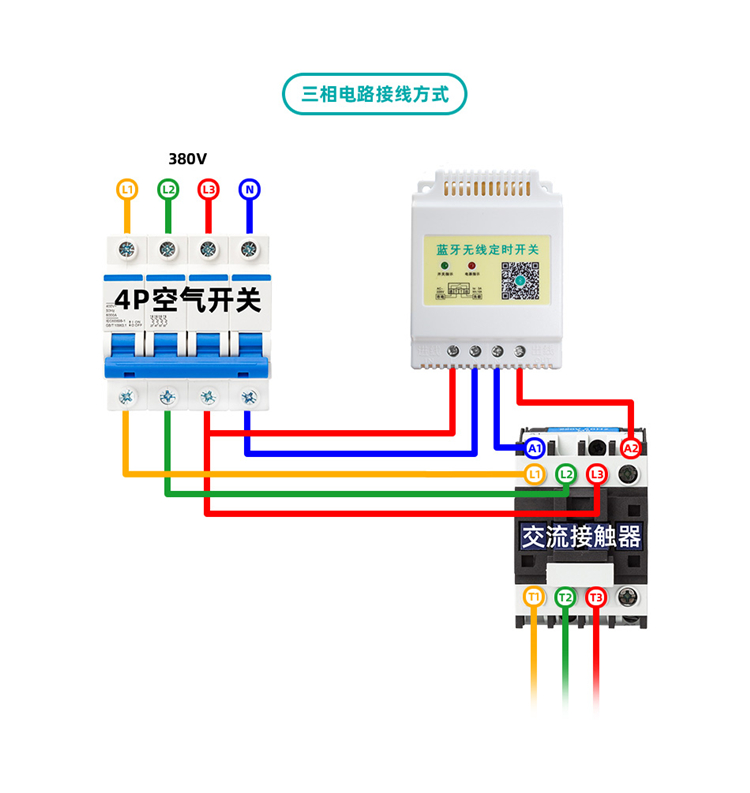

时控开关控制380v如何接线?

1.把三相电接入4P空气开关。

2.空气开关右侧的两根线,接入时控开关进线口端子(4P空气开关第三根线连接在时控开关第一个接线端子上,空气开关第四根线连接在时控开关第二个接线端子上。)。

3.空气开关左侧的三根线连接在交流接触器的L1、L2、L3接线端子上。

4.时控开关右侧出线口的火零线,连接交流接触器的A1、A2上面。

5.交流接触器的T1、T2、T3接在380V的用电器上。

时控开关

备注:市场上交流接触器分为两种220V和380V,在选择的时候主要选择220V的,根据用电器的实际功率,选择相应大小的接触器。
