小型时控开关怎么接线?

发布时间:2022-06-22 10:03:36 487

小型时控开关:又称微型时控开关、宽电压时控开关、12-260v交直流电通用时控开关。

小型蓝牙时控开关:通过蓝牙与手机进行连接,使用小程序在15米范围内可对开关进行无线控制。定时时间最短可以精确到1秒钟,最长可以控制168小时(一个星期),可以设置30组定时时间,具有断电记忆功能,断电再次来电后,会按照断电前设置的定时时间进行开关。

微型时控开关怎么接线?

微型时控开关接线分为两种方式:a.使用直流电接线。b.使用交流电接线。

小型时控开关使用直流电接线:

1.220V市电接入空气开关,空气开关接出火零线连接在LED电源的L、N接线端子上。

2.LED电源的正负极连接在微型时控开关左侧的进线端子。

3.时控开关右侧的出线端子连接低压直流的灯具。

小型时控开关

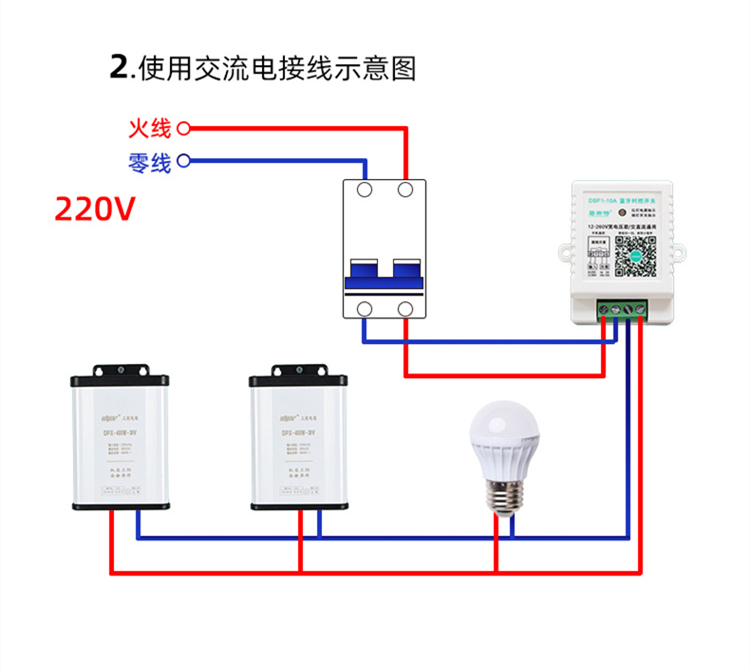

小型时控开关使用交流电接线:

1.220V市电接入空气开关,空气开关接出火零线接在微型时控开关左侧的进线端子。

2.时控开关右侧的出线端子可连接220V的灯具、用电器等设备。

小型时控开关
