大功率LED调光器怎么接线？

大功率LED调光器：顾名思义就是功率比较大的LED调光器，大功率蓝牙LED调光器均值电流可以达到30A，直流电5-24V可输入，当输入为5V时，可负载150W、当输入为12V时，可负载360W、当输入为24V时，可负载720W，可自动获取当前亮度数值，多台大功率LED调光器可调整为统一亮度，不用接同步线。

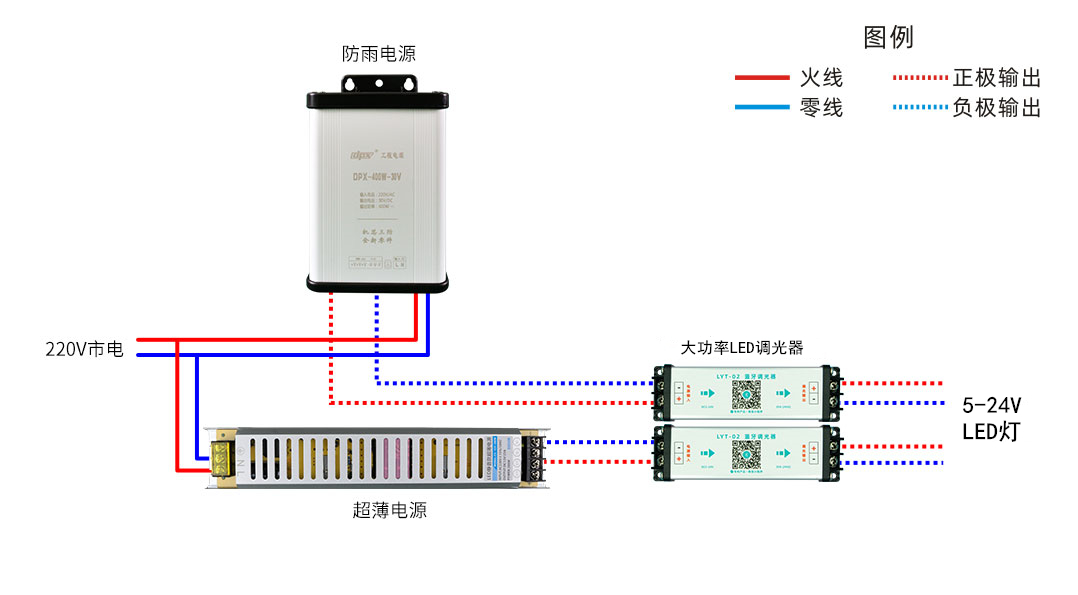

LED调光器怎么接线？

1.220V市电连接在LED电源L、N接线端子上。

2.LED电源出线端子正负极一 一对应（LED工程防雨电源左侧6个接线端子正负极为1-4、2-5、3-6。LED超薄电源4个接线端子正负极为1-3、2-4），连接在LED调光器的输入端的正负极上。

3.LED灯的正负极连接在LED调光器输出端的正负极上。

以上接线方式仅针对正负极需要一一对应的电源，必须1-4、2-5、3-6相对应接线，否者灯具不亮。市场上LED电源品牌也比较多，在选择的时候注意接线是否主要正负极一一对应，不需要对应的话，只需注意前三个接线端子是正极，后三个接线端子是负极，接对正负极就可以。
