路灯控制器怎么接线?

发布时间:2022-05-13 10:12:17 83

路灯控制器:又称路灯控制开关,可以实现不用手动接触路灯的开关,使用手机对路灯进行开、关控制,并且不受天气、山川、河流等因素的影响,特别是刮风、下雨雪天气便于路灯管理人员进行操作。

路灯控制器可直接控制单灯,也可以控制一个区域的路灯总开关,接线方式不一样的。

路灯控制开关怎么接线?

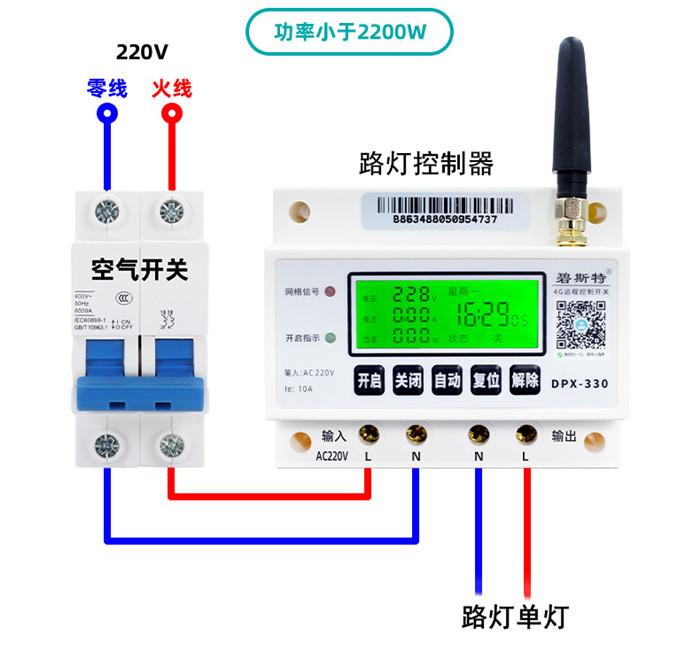

用路灯控制器控制单台路灯,且单台路灯功率小于2200W。

1.220V市电接入空气开关,空气开关接出火零线,接入路灯控制开关的进线口(左侧的两个端口)。

2.路灯的进线可以直接接在控制器的出线口(右侧的两个端口)。

路灯控制器

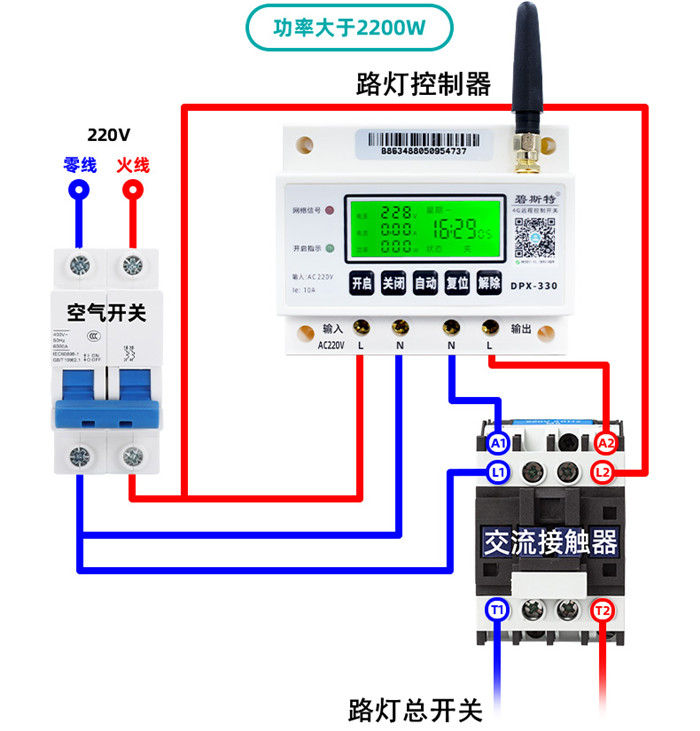

用路灯控制器控制一片区域的路灯总开关,功率大于2200W时,需要添加交流接触器。

1.220V市电接入空气开关,空气开关接出火零线,接入控制器的进线。

2.再从空气开关接出另外一组火零线接在交流接触器的L1、L2上。

3.控制器的出线端子连接到交流接触器的A1、A2上。

4.路灯总开关的火零线连接在交流接触器的T1和T2上。

路灯控制器
