时控开关控制LED灯怎么接线?

时控开关控制LED灯：主要是12V的LED灯，时控开关是220V输入，220V输出的，所以不能直接连接控制12V的LED灯，需要用LED电源将220V的交流电转变为12V的直流电。

蓝牙时控开关是目前市场上比较新型的定时开关，是在老式时控开关的基础上升级来的，去掉了按键，增加蓝牙模块，通过蓝牙与手机进行连接，微信小程序对开关进行控制（校时、开机、关机、设置定时），15米之内无线控制，可以设置30组开、关。

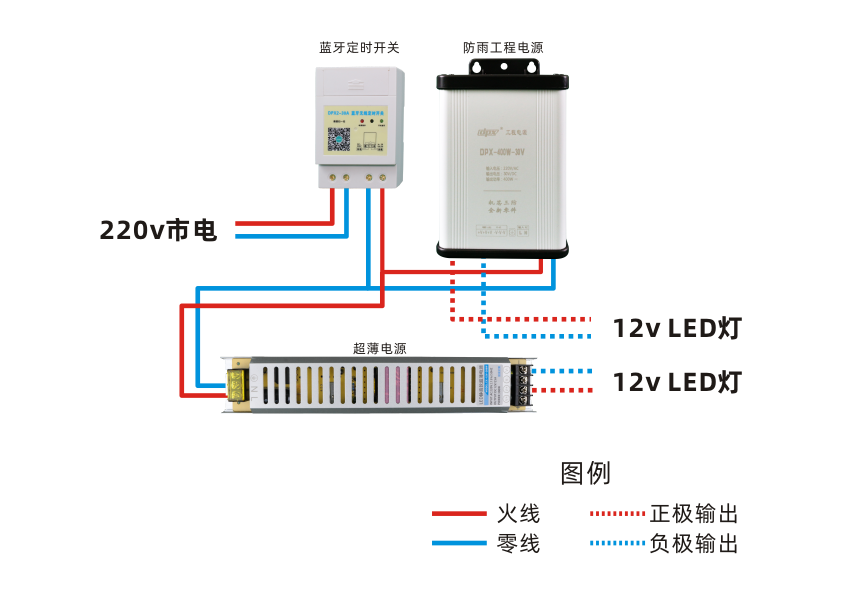

蓝牙时控开关控制LED灯的接线方法。

1.220V的市电接入蓝牙时控开关左边的进线口。

2.蓝牙时控开关右边的出现线口，连接在LED防雨电源最右侧的L、N接线端子上，使用的LED超薄电源的话，连接线超薄电源一端的L、N接线端子上。

3.把LED灯分清楚正负极连接在LED防雨电源左侧的v+和v-端子上，防雨电源左侧6个接线端子，正负极对应：1-4、2-5、3-6，超薄电源另一端为4个接线端子，正负极对应：1-3、2-4，正负极接的不对应的话，LED灯是不亮的。

根据以上接线方法可以看出，其实是时控开关控制LED电源的开、关，实现LED灯的自动开、关。
