DPX-30A蓝牙无线定时开关使用说明。

发布时间:2020-05-24 12:34:30 3296

DPX-30A蓝牙无线定时开关

DPX-30A定时开关使用说明

一、安装设备:

由电气专业人员按定时器开关标签上接线图接好线路并通电,此时电源指示灯红色灯亮。注意:电源电压为AC220V,输出额定功率容性负载和感性负载不大于660W,阻性负载不大于1320W,超过需要输出接交流接触器扩展功率。(可参照第十条接线方式图)

二、安装小程序:

打开手机微信扫设备二维码或者直接进入微信小程序搜索【定时开关控制器】进入小程序主页面。点击右上角…."按钮,选择【添加到我的小程序】,安卓机也可以选择【添加到桌面】。

三、搜索设备:

点击设备页面【搜索设备】按钮小程序会自动刷新搜索设备,找到要控制的定时开关;注意:设备信号越强,信号强度指示负号后面的数字越小。

四、连接设备:

点击选中的设备列表项,此时弹出登录密码框,定时开关出厂默认密码为0000,首次使用需要输入密码,点击确定即进入设置页面,此时自动连接定时开关并读出相关定时参数。

五、密码修改与备注设备名称:

A、如果密码遗忘不正确,登录密码修改

方法:将手机靠近定时开关10cm以内,此时打开该小程序进入控制页面并点击该设备列表,此时的登录页面上会有【修改密码按钮,点击【修改密码】按钮即可进入修改密码界面,输入新的密码数字,点击确定即可修改登录密码。

B、添加或修改设备备注名:为了方便同区域多设备区分开,设置页面点击【备注名称】栏添加或修改备注名

六、设置页面的功能调试:

A、【开机】和【关机】按钮:用于手动测试定时器开和关是否正常。

B、【恢复定时】:用于手动测试结束,恢复定时器正常定时状态。

C、【校时】:用于校对定时器时间与手机时间同步,长时间使用定时器,假如出现定时偏差可用本功能校准当前定时器时间。

七、设置页面参数设置:

A、点击【添加定时设置】按钮,生成一个新的定时列表,点击该列表进入该列表定时时间设置页面;依次点击【开始时间】【开始星期】【关闭时间】【关闭星期】设定各个定时开和关的时间及允许该定时的星期数。最多设置30组。

B、定时列表的删除,长按要删除的列表即可弹出对话框确定即可删除

八、保存发送:

上述两类参数设置完毕后,须在主设置页面点击下方【保存发送】按钮即可将定时信息发送到定时器保存,显示成功后即完成设置。注意:设置完成后不点【保存发送】按钮则新改动定时信息无效。

九、温馨提示:

A、进入微信小程序常用的第一种方式:

在微信信息列表页面直接从上拖动页面下拉(大约一半页面长度时)会弹出进入小程序选择页面,点击【定时开关控制器】小程序即可打开;第二种方式:点击进入微信【发现】页面,然后点击发现页面的【小程序】即可发现最近使用的小程序和添加过的小程序,建议将本小程序添加到【我的小程序】以便使用。

B、受温度等影响设备都有一定的精度误差,所以设备运行一段时间有一些时间误差是正常现象;如果感觉长时间运行后误差偏大,可以用小程序连接设备后点击【校时】按钮可以同步手机的时间到定时器即可校正定时器当前时间。

C、关于负载允许功率的说明:继电器的标称电流与交流接触器标称电流不同,例如标称30A为最大瞬态电流值不是额定电流值,一般电源类的负载开机瞬态电流高达额定电流的20-40倍,稳定性考虑系数取10则一般电源类负载允许额定电流为30A/10=3A,即功率不大于660W;感性负载功率选择按容性负载功率不大于660W;白炽灯类非线性阻性负载开机瞬态电流高达额定电流的5-15倍,稳定性考虑系数取5则允许负载电流30A/5=6A,即功率应不大于1320W;功率超出对应负载功率允许值要外扩交流接触器扩展功率,具体接线方式参考第十项。

D、本设备使用环境为干燥环境,不适用于严重潮湿及易污染漏电区域;使用环境温度-10-45℃,不得有杂物覆盖影响散热。

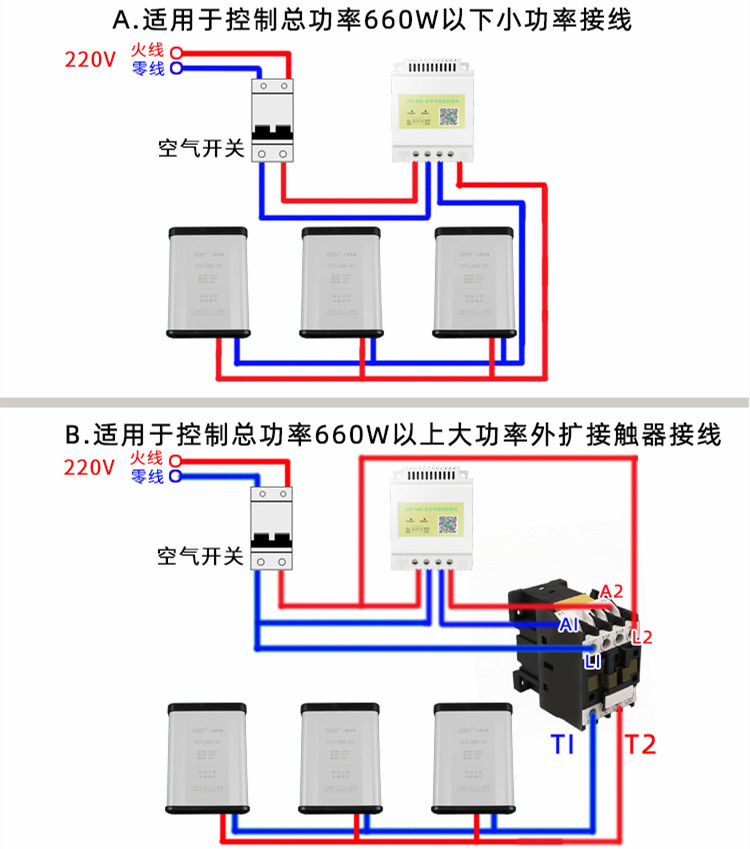

十.接线方式图:

DPX-30A蓝牙无线定时开关
