LED七彩灯控制器怎么接线?

发布时间:2022-05-21 08:31:29 73

LED七彩灯控制器:又称七彩LED灯控制器,可以控制LED七彩灯,变化不同的显示效果。

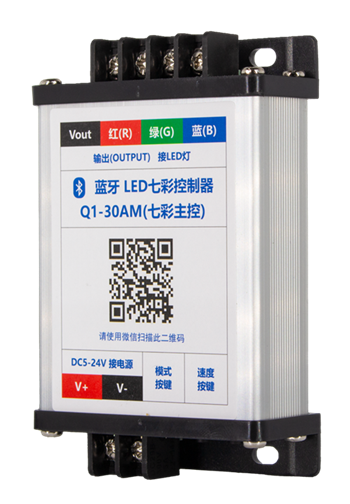

Q1-30AM  LED七彩灯控制器:对比普通按键式的控制器,增加了蓝牙连接功能,可实现15米范围内对控制器进行无线控制。在微信小程序上可以控制七彩灯具的显示效果、运行速度,显示亮度以及节目播放时长。

LED七彩灯控制器

内置32种节目效果,具有断电记忆功能,断电再次来电后不用重新设置,会自动按照断电前设置的效果进项显示,接线简单,操作方便。

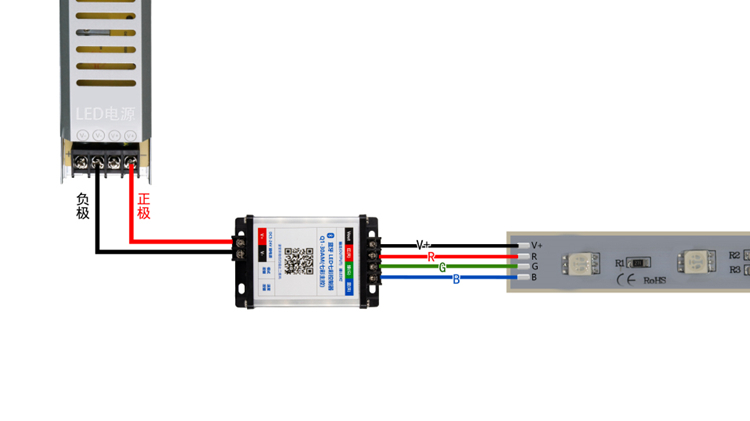

七彩LED灯控制器怎么接线?

1.LED七彩灯控制器的正负极接LED电源的正负极(5-24V LED电源)。

2.七彩LED灯控制器输出端的正极、R、G、B端子连接七彩灯对应的正极、R、G、B控制线。

LED七彩灯控制器

备注:LED七彩灯四根线通常为,正极白色、R控制线红色、G控制线绿色、B控制线蓝色。但是不同厂家可能颜色不一样,接线的时候不能只看颜色接线,要看灯具上的标注。
